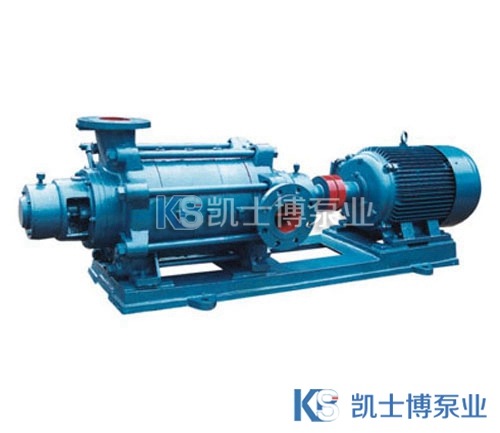

TSWA型卧式离心泵

安装前的准备工作：

1.准备安装工具及起吊设备；

2.检?水泵机组各部件在运辅过程中有否松动和损坏；

3. 检?基础是否水平。

安装顺序：

1.机组运至现场时，附带底座者已将水泵和电机校正，找平底座时可不必卸下水泵和电机，所以安装十分方便；

2、将底座放在基础上，并在地脚螺钉附近垫楔形铁，将底座垫高20-40mm,作校平后填充水泥浆之用；

3、用水平仪检?底座的水平度，找平后用水泥浆填充底座，待水泥干涸后应再次检?水平度；

4、当机组功率较大时，为了方便运输可能会将泵、电机及底座分开包装，这时即需要用户自行安装， 校正水泵机组，其方法如下：

a. 将底座的支承平面、水泵脚和电机脚平面上的污物清除干净，并将水泵和电机放到底座上；

b. 调整泵轴水平，找平后用螺栓将水泵固定在底座上，以防走动：

c. 吊起电机，使泵联轴器和电机联轴器配合，放下电机到底座上相应位置；

d. 调整两联轴器间隙为5?左右，并校正电机轴与泵轴的轴心线是否重合，其方法是将平尺放在联轴器上，两?轴器外圆应与平尺相平，若不重合，应调整电机或泵的相对位置，或垫以薄铁片来调整；

e. 为了检查安装精度，要在联轴器圆周上几个不同的位置用塞尺测量两联轴器平面间的间隙，联轴器平面一周上最大和最小的间隙之差不得超过0.3mm,两端中心线上下或左右的差数不得超过0.1mm。

5，当机组不带底座时，则需在基础上直接安装.其方法与4相似，但应更加注意校正。

安装注?事项：

1.安装?管路不应承受在泵上，否则易损坏水泵；

2，安装时必须拧紧地脚螺栓，且每间隔一定时段应对机组进行检查防止其松动，以免水泵起动运行时发生巨烈振动而影响泵的性能； ^

3 ，安装水泵前应仔细检?泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行?损坏过流部件；

4，为了维修方便和使用安全，应在泵的迸出口管路上各安装一只调节阀及在泵进出口法兰上各安装一只压力表，对于高扬程泵，为防止水锤、还应在出口闱阀前安装一只止回阀，以应付突然断电等失去动力事故，从而确保水泵的最佳工况下运行，延长水泵的使用寿命；

5，泵用于有吸程场合时，应装有底阀，并且?口管路不应有过多弯道，同时不得有漏水、漏气现象， 以免影响水泵的吸入性能；

6，为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；

7，安装管路前转动水泵的转子部件，应无摩擦声或卡死现象，否则应将泵拆开检?原因；

8，本系列泵法兰均按2.MPa规格设廿，所以选择管路法兰时应与之相匹配。

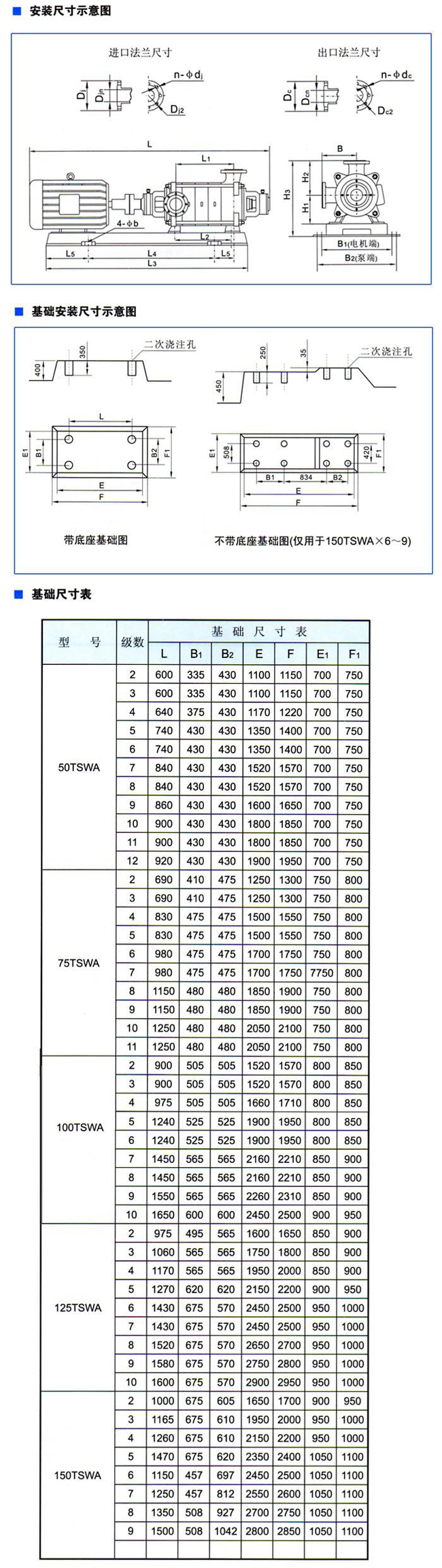

安装方式

型谱图

TSWA型卧式多级离心泵（性能曲线）

泵的维护与保养

1．进水管路必须高度密封、不能漏水、漏气。

2．禁止泵在汽蚀状态下长期运行：

3．禁止泵在大流量工况运行时.电机超电流长期运行：

4．定时检泵运行中的电机电流值.尽置使泵在设廿工况范围内运行：

5．泵在运行中应有专人看管以免发生意外：

6．多级泵每运行500小时应对轴承迸行加油：

7．泵行长期运行后，由于机械磨损，使机组声及振动增大，应停车检，必要时可更易损件及轴承，机组大修期一般为一年。

8．机组在运行出现故障时，可按后表提供的方法排除，若不能排除时，切不要随意拆卸机组，请及时与我厂维修部门或特约维修点联系。

故障及排除方法：
