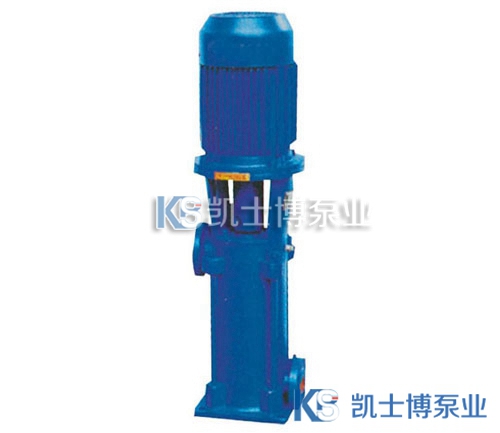

LG多级离心泵

泵的装配和拆卸

部件的组装

1、将密封环和轴瓦装在泵座上.分别用紧定螺钉固定。

2、将口环装在中段上.并用紧定螺钉固定。

3、将导叶套装在导叶上.并用螺钉将后导叶固定在后段上。

4、将平衡鼓套压进后段上，并用螺钉将后导叶固定在后段上。.

5、在填料室内装好填料.并用双头螺栓将填料压盖固定在填料体上，（25LG\\\\32LG和40LG泵还需要在填料室底部装入水封环）。

6、将轴承装在轴上.并用圆螺母和止退垫?紧固。然后将装有毛毡?的轴承盒装在轴承上，注意在轴承盒内和轴承上注入适量钙基黄油.再把挡水?纸垫和轴套丙套在轴上.并在轴上嵌入平衡鼓用键。

总装

1、将轴穿过填料室。使轴承盒靠在与之配合孔的端面上.然后装上装有毛毡图的轴承压盖.并用镙栓将轴承盒和轴承压盖固定在支座上。

2 、将电机座装在支座上，并用螺栓固定。

3、将轴、支座和电机座组?的部件倒置过来.使电机座在下.轴的下端朝上。

4、将0形密封圈?在支座上，并将平衡鼓装在轴上(25LG\\\\32LG和40LG不装O型密封圈和平衡鼓)。然后装上后段。

5、在轴上嵌入末级叶轮用健.并依次装一件末级叶轮和轴套乙。

6、将?有0形密封?的中段穿进泵轴装在后段上、然后装上导叶装好。7、重复5、6顺序.一直将首级中段和首级导叶装好。

8、将首级叶轮用镩嵌入轴上.然后将首级叶轮和首级轴套乙依次套在轴上。

9、将轴套甲用键嵌入轴上.并装入上轴套甲.然后用两件圆螺母固定紧。

10 、将形密封圈嵌入泵座.并装上四件拉紧螺栓.然后将泵座装在首级中段上.注意四根拉紧螺栓要通过支座上的四孔.

11、用螺母紧固四个拉紧螺栓。

12、将多级泵再倒过来.把泵联轴器用键固定在轴上，然后将装有电机联轴器的电机用镙栓固定在电机座上。

13、装好回水管路.各零部件以及各部位的四方螺塞和油杯等。泵的拆卸按上述相反的步骤进行。

泵的启动、运转、停止和维护保养

1-将泵周围清除干净。

2、在轴承盒内用油杯注入适量的钙基黄油。

3、调节填料压盖的松紧程度。

4、检?电机转向是否与泵规定的转向一致.

5、打开出口法兰处放气螺塞，打开回水管路的截止阀.通过漏斗向泵内灌引水(倒灌时不必加引水）。

6、关闭出水管路的闸阀，拧上放气螺塞。

7、上述工作完毕.后动电机。

8、当多级泵以正常速度运转后.逐渐打开出口闸阀^直到所需流置和扬程为止，泵在长期运转时.应尽量在规定的流置及扬程范围内工作.以获得最大的节能效果.泵在运行中.不应超过性能表中的大流量点运行。

9、在运行中，轴承的温度不得超过外界温度其极限温度不大于75℃ 。

10、填料室漏水程度以不呈线状为宜.以保持轴和填料的正常润滑和冷却.

11 、泵轴封选用机械密封时.启动前必须灌满水，防止机械密封干运转。

12、当泵停车时，应先关闭出水管路上的闸阀，然后停止电机运转。

13、泵在运行中发现有不正常的?音时，应立即停机检?其原因。

14、冬季冷冻季节如短期停用水泵?.须拧开平?管路下端三通上的放水镙塞或拧开与?口法兰呈180°。方向的泵座上的放水螺塞，放掉泵中的存水，以防冻裂水泵。

15、泵经长期使用后。当流量、压力有显著下降时，应拆开水泵进行检?，更?其已磨损的零件。

16、长期停止使用水泵时.水泵应拆卸.将泵零件上的水份擦干.除去锈污.并涂以防锈油脂，然后装好后妥善保存.多级泵在停用期间（尤其是用做消防泵时）.必须每隔1个月左右启动运转一次.时间不少于5分钟.以保证泵的可靠运转。
